54550-2471
FFC / FPC Board Connector, 0.5 mm, 24 Contacts, Receptacle, Easy-On 54550 Series, Surface Mount

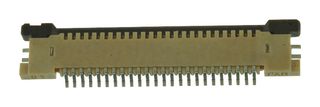

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareMOLEX
Tillverkarens art.nr.54550-2471
Orderkod3107307
ProduktsortimentEasy-On 54550 Series
Även kalladGTIN UPC EAN: 822348181056
Tekniskt datablad
Tillverkas inte längre
Produktinformation
TillverkareMOLEX
Tillverkarens art.nr.54550-2471
Orderkod3107307
ProduktsortimentEasy-On 54550 Series
Även kalladGTIN UPC EAN: 822348181056
Tekniskt datablad
Pitch Spacing0.5mm
No. of Contacts24Contacts
Product RangeEasy-On 54550 Series
Contact Termination TypeSurface Mount
Contact PositionTop
No. of Rows1 Row
Contact PlatingGold Plated Contacts
Contact MaterialPhosphor Bronze
FFC / FPC Thickness0.3mm
SVHCTo Be Advised
Produktöversikt
54550-2471 is a 54550 series 0.50mm pitch Easy-On FFC/FPC connector.
- Surface mount, ZIF, top contact style
- 24 circuits (loaded), 20 durability (mating cycles maximum)
- 1.20mm mated height
- Phosphor bronze metal, gold plating mating, tin plating termination
- Right angle orientation
- Operating temperature rating range from -40° to +85°C
- Maximum voltage rating is 50V
- Maximum per contact current is 0.5A
Tekniska specifikationer
Pitch Spacing
0.5mm
Gender
Receptacle
Contact Termination Type
Surface Mount
No. of Rows
1 Row
Contact Material
Phosphor Bronze
SVHC
To Be Advised
No. of Contacts
24Contacts
Product Range
Easy-On 54550 Series
Contact Position
Top
Contact Plating
Gold Plated Contacts
FFC / FPC Thickness
0.3mm
Teknisk dokumentation (5)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:To Be Advised
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.00042
