WDBR2-100RKT
Through Hole Resistor, 100 ohm, WDBR Series, 2 kW, ± 10%, 2.5 kV

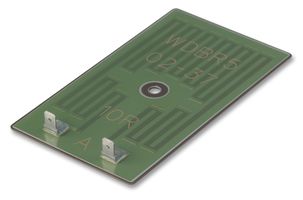

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareTT ELECTRONICS / WELWYN
Tillverkarens art.nr.WDBR2-100RKT
Orderkod1292600
ProduktsortimentWDBR Series
Tekniskt datablad
607 I Lager
Behöver du fler?
1–3 dagars leverans
Beställ före 17:00 för standardleverans
| Antal | |
|---|---|
| 1+ | 743,560 kr |
| 5+ | 442,570 kr |
| 10+ | 386,680 kr |
| 20+ | 356,560 kr |
| 40+ | 319,370 kr |
| 80+ | 312,950 kr |
Pris för:Each
Minimum: 1
Flera: 1
743,56 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareTT ELECTRONICS / WELWYN
Tillverkarens art.nr.WDBR2-100RKT
Orderkod1292600
ProduktsortimentWDBR Series
Tekniskt datablad
Resistance100ohm
Product RangeWDBR Series
Power Rating2kW
Resistance Tolerance± 10%
Resistor Case / Package-
Voltage Rating2.5kV
Resistor TechnologyThick Film
Temperature Coefficient+500ppm/°C to +600ppm/°C
Resistor Type-
Product Diameter-
Product Length61mm
Product Width40.6mm
Operating Temperature Min-55°C
Operating Temperature Max200°C
Qualification-
SVHCNo SVHC (21-Jan-2025)
Produktöversikt
The Welwyn WDBR2 Series are ultra low profile thick film power resistors. These resistors are single fixing heat sink mountable and ideal for dynamic braking, inrush limit and snubber circuits. Resistor terminals available with options of solder pad, flying leads and push-on connectors. WDBR2 Series has low inductance and high isolation even after failsafe overload fusing.
- Resistance value range from 12, 15, 20, 22, 25, 47, 50, 100 and 150 ohm
- ±10% tolerance
- Pulse power rating of 2kW
- Power rating on heat sink is 200W
- Operating temperature (element) of 365°C
- Temperature coefficient is resistor (TCR) range from +500 to +600ppm/°C
- High Power Resistor
Tekniska specifikationer
Resistance
100ohm
Power Rating
2kW
Resistor Case / Package
-
Resistor Technology
Thick Film
Resistor Type
-
Product Length
61mm
Operating Temperature Min
-55°C
Qualification
-
Product Range
WDBR Series
Resistance Tolerance
± 10%
Voltage Rating
2.5kV
Temperature Coefficient
+500ppm/°C to +600ppm/°C
Product Diameter
-
Product Width
40.6mm
Operating Temperature Max
200°C
SVHC
No SVHC (21-Jan-2025)
Teknisk dokumentation (2)
Tillhörande produkter
3 produkter hittades
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Great Britain
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Great Britain
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85332900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.02
