GA10K3D1303
Thermistor, NTC, 10 kohm, Pipe Probe, 10 m 24 AWG Wires

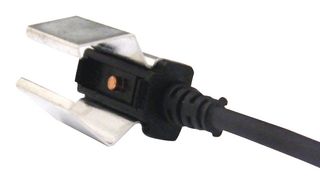

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareTE CONNECTIVITY
Tillverkarens art.nr.GA10K3D1303
Orderkod2990333
Även kalladGA10K3D1303
Tekniskt datablad
72 I Lager
Behöver du fler?
FRI standardleverans
på beställningar över 0,00 kr
EXPRESSLEVERERANS möjligt
Beställ före kl. 17:00
Exakt leveranstid beräknas i kassan
| Antal | |
|---|---|
| 1+ | 357,880 kr |
| 5+ | 283,760 kr |
| 10+ | 253,560 kr |
| 25+ | 229,260 kr |
| 50+ | 209,090 kr |
Pris för:Each
Minimum: 1
Flera: 1
357,88 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareTE CONNECTIVITY
Tillverkarens art.nr.GA10K3D1303
Orderkod2990333
Även kalladGA10K3D1303
Tekniskt datablad
Thermistor TypeProbe
Resistance (25°C)10kohm
Thermistor MountingClip On Pipe
Resistance Tolerance (25°C)± 1%
Product Range-
NTC MountingClip On
B-Constant3435K
Thermistor TerminalsWire Leaded
B-Constant Tolerance± 2%
NTC Case Size-
Thermal Time Constant (in Air)-
Probe MaterialCopper
Probe Diameter-
Lead Length-
Operating Temperature Min-40°C
Operating Temperature Max125°C
Qualification-
SVHCTo Be Advised
Produktöversikt
GA10K3D1303 is a fast-time response NTC pipe probe. This probe consists of an NTC thermistor soldered to a 24AWG stranded TPE cable and potted in copper housing. The assembly is over moulded leaving the copper housing exposed for fast time response. A metal clip is supplied with the assembly for easy attachment. Applications include pipe clamp surface monitoring, heating and air conditioning, hot water appliances, and electric shower.
- Fast response time, robust, compact design
- Improved overall reliability, integrated clip (0.5 inch pipe)
- 22AWG stranded insulated leads (wire/cladding type)
- Open end electrical connection, 3435K β-value
- 119 in wire length, 10Kohm resistance (at 25°C)
- ±1% tolerance resistance, 2.0mW/°C dissipation constant
- <5s time response (63.2% of temperature span) in liquid
- 100Mohm at 500VDC insulation resistance, zinc plated ½” carbon steel pipe clip
- 24 stranded (7/32) SPC with black TPE insulation, closed tube copper housing probe head
- Operating temperature range from -25 to 85°C
Tekniska specifikationer
Thermistor Type
Probe
Thermistor Mounting
Clip On Pipe
Product Range
-
B-Constant
3435K
B-Constant Tolerance
± 2%
Thermal Time Constant (in Air)
-
Probe Diameter
-
Operating Temperature Min
-40°C
Qualification
-
Resistance (25°C)
10kohm
Resistance Tolerance (25°C)
± 1%
NTC Mounting
Clip On
Thermistor Terminals
Wire Leaded
NTC Case Size
-
Probe Material
Copper
Lead Length
-
Operating Temperature Max
125°C
SVHC
To Be Advised
Teknisk dokumentation (1)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:90251900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
