SKYPER 32 PRO R
IGBT Driver, Half Bridge, 15 A, 14.4 V to 15.6 VPCB-60

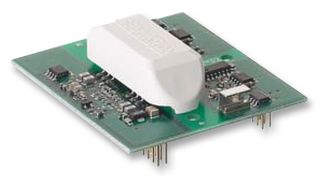

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
Tillverkas inte längre
Produktinformation
TillverkareSEMIKRON
Tillverkarens art.nr.SKYPER 32 PRO R
Orderkod1300531
Tekniskt datablad
No. of Channels2Channels
Driver ConfigurationHalf Bridge
Power Switch TypeIGBT
Operating Temperature Max85°C
No. of Pins60Pins
IC Case / PackagePCB
IC MountingThrough Hole
Supply Voltage Min14.4V
Product Range-
Supply Voltage Max15.6V
Operating Temperature Min-40°C
Input Delay1.2µs
Output Delay1.2µs
Alternativ till SKYPER 32 PRO R
1 produkt hittades
Produktöversikt
The SKYPER 32PRO R is an IGBT Driver Core constitutes an interface between IGBT modules and the controller. This core is a half bridge driver. Functions for driving, potential separation and protection are integrated in the driver. Thus it can be used to build up a driver solution for IGBT modules.
- Two output channels
- Integrated potential free power supply for secondary side
- Short pulse suppression (SPS)
- Under-voltage protection (UVP) primary and secondary
- Under-voltage reset (UVR)
- Drives interlock (dead time) top/bottom (DT) adjustable
- Dynamic short-circuit protection (DSCP) by VCE monitoring and direct switch off
- Soft turn-OFF (STO)
- Halt logic signal (HLS)
- Failure management
- External error input
- DC bus voltage up to 1200V
- Coated with varnish
- 50kHz Maximum switching frequency
Tillämpningar
Industrial
Tekniska specifikationer
No. of Channels
2Channels
Power Switch Type
IGBT
No. of Pins
60Pins
IC Mounting
Through Hole
Product Range
-
Operating Temperature Min
-40°C
Output Delay
1.2µs
Driver Configuration
Half Bridge
Operating Temperature Max
85°C
IC Case / Package
PCB
Supply Voltage Min
14.4V
Supply Voltage Max
15.6V
Input Delay
1.2µs
Teknisk dokumentation (4)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Germany
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Germany
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.033
