SKM195GB066D
IGBT Module, Half Bridge, 265 A, 1.45 V, 175 °C, Module

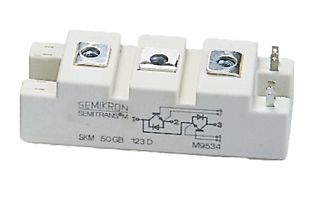

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
5 I Lager
16 Nu kan du reservera lagervaror
FRI standardleverans
på beställningar över 0,00 kr
.
.
Exakt leveranstid beräknas i kassan
| Antal | |
|---|---|
| 1+ | 1 359,000 kr |
| 5+ | 1 261,000 kr |
| 10+ | 1 146,000 kr |
Pris för:Each
Minimum: 1
Flera: 1
1 359,00 kr (exkl. Moms)
Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Produktinformation
TillverkareSEMIKRON
Tillverkarens art.nr.SKM195GB066D
Orderkod2423691
Tekniskt datablad
IGBT ConfigurationHalf Bridge
Transistor PolarityDual N Channel
DC Collector Current265A
Continuous Collector Current265A
Collector Emitter Saturation Voltage1.45V
Collector Emitter Saturation Voltage Vce(on)1.45V
Power Dissipation Pd-
Power Dissipation-
Operating Temperature Max175°C
Collector Emitter Voltage V(br)ceo600V
Junction Temperature Tj Max175°C
Transistor Case StyleModule
IGBT TerminationStud
No. of Pins7Pins
Collector Emitter Voltage Max600V
IGBT TechnologyIGBT 3 [Trench]
Transistor MountingPanel
Product Range-
Produktöversikt
The SKM195GB066D is a SEMITRANS® 2 Trench IGBT Module for use with AC inverter drives and electronic welders. It features VCE(sat) with positive temperature coefficient and high short-circuit capability, self limiting to 6 x IC.
- Half-bridge switch
- Homogeneous Si
- Trench-gate technology
Tillämpningar
Power Management, Maintenance & Repair
Tekniska specifikationer
IGBT Configuration
Half Bridge
DC Collector Current
265A
Collector Emitter Saturation Voltage
1.45V
Power Dissipation Pd
-
Operating Temperature Max
175°C
Junction Temperature Tj Max
175°C
IGBT Termination
Stud
Collector Emitter Voltage Max
600V
Transistor Mounting
Panel
Transistor Polarity
Dual N Channel
Continuous Collector Current
265A
Collector Emitter Saturation Voltage Vce(on)
1.45V
Power Dissipation
-
Collector Emitter Voltage V(br)ceo
600V
Transistor Case Style
Module
No. of Pins
7Pins
IGBT Technology
IGBT 3 [Trench]
Product Range
-
Teknisk dokumentation (2)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Slovak Republic
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Slovak Republic
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.18
