RDK-839

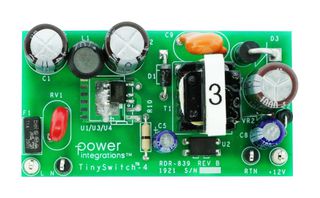

Reference Design Board, TNY288PG, Major Appliances -12W Power Supply
Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
Tillgänglig för beställning
Standard ledtid för tillverkare: 22 vecka(or)
Meddela mig när artikeln finns i lager igen
| Antal | |
|---|---|
| 1+ | 1 006,000 kr |
Pris för:Each
Minimum: 1
Flera: 1
1 006,00 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkarePOWER INTEGRATIONS
Tillverkarens art.nr.RDK-839
Orderkod3580562
Tekniskt datablad
Silicon ManufacturerPower Integrations
Silicon Core NumberTNY288PG
Kit Application TypePower Management
Application Sub TypeMajor Appliances -12W Power Supply
Core Architecture-
Core Sub-Architecture-
Silicon Family Name-
Kit ContentsReference Design Board TNY288PG
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktöversikt
12W power supply for appliances (85VAC to 265VAC input, 12V, 1A output) using TinySwitch-4 (TNY288PG). Exceptional efficiency with <lt/>30mW no-load consumption and <gt/> 84% average active-mode efficiency. The board can fit P/G or the cost-effective D package.
- EcoSmart meets all existing and proposed energy efficiency standards including ErP
- No-load consumption <lt/>30mW, more than 300mW available in stand-by with 500mW input
- <gt/> 84% average active-mode efficiency (DOE6 and EC CoC (v5))
- BP/M capacitor value selects power MOSFET current limit for greater design flexibility
- Accurately toleranced I2f parameter (-10%, +12%) reduces system cost
- Increases MOSFET and magnetics power delivery
- Reduces overload power, which lowers output diode and capacitor costs
- Integrated TinySwitch-4 safety / reliability features
- Meets EN550022 and CISPR-22 Class B conducted EMI with <gt/>12dBµV margin
- Meets IEC61000-4-5 class 3 AC line surge
Varningar
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniska specifikationer
Silicon Manufacturer
Power Integrations
Kit Application Type
Power Management
Core Architecture
-
Silicon Family Name
-
Product Range
-
Silicon Core Number
TNY288PG
Application Sub Type
Major Appliances -12W Power Supply
Core Sub-Architecture
-
Kit Contents
Reference Design Board TNY288PG
SVHC
No SVHC (21-Jan-2025)
Teknisk dokumentation (1)
Tillhörande produkter
1 produkt hittades
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:United States
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:United States
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.000001
