39-00-0059
Contact, Mini-Fit Jr. 5556, Socket, Crimp, 18 AWG, Tin Plated Contacts

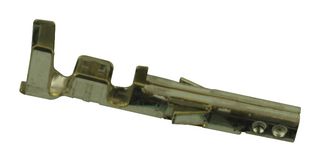

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareMOLEX
Tillverkarens art.nr.39-00-0059
Orderkod2782016
ProduktsortimentMini-Fit Jr. 5556
Även kallad5556PBT, GTIN UPC EAN: 800753584662
Tekniskt datablad
85 628 I Lager
Behöver du fler?
1–3 dagars leverans
Beställ före 17:00 för standardleverans
| Antal | |
|---|---|
| 1+ | 0,754 kr |
| 100+ | 0,640 kr |
| 300+ | 0,629 kr |
| 800+ | 0,614 kr |
| 2000+ | 0,602 kr |
Pris för:Each (Supplied on Cut Tape)
Minimum: 1
Flera: 1
0,75 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareMOLEX
Tillverkarens art.nr.39-00-0059
Orderkod2782016
ProduktsortimentMini-Fit Jr. 5556
Även kallad5556PBT, GTIN UPC EAN: 800753584662
Tekniskt datablad
Product RangeMini-Fit Jr. 5556
Contact GenderSocket
Contact Termination TypeCrimp
Wire Size AWG Max18AWG
Contact PlatingTin Plated Contacts
For Use WithMolex Mini-Fit Jr. 5557, Mini-Fit TPA 30067 & Mini-Fit BMI 42474 Series Rcpt Housing Connectors
Wire Size AWG Min24AWG
Contact MaterialPhosphor Bronze
SVHCNo SVHC (21-Jan-2025)
Produktöversikt
The 39-00-0059 from Molex is a 5556 series Mini-Fit® female crimp terminal. It mates with 5558 Mini-Fit® crimp male terminals and 5566, 5569 Mini-Fit Jr.™ dual row header. It is used with part(s) such as 5557 Mini-Fit Jr.™ receptacle housing, 30067 Mini-Fit® TPA, 42474 Mini-Fit® BMI panel mount.
- Tin (Sn) over phosphor bronze
- 18AWG, 20AWG, 22AWG, 24AWG wire size
- Wire insulation diameter range from 1.3mm to 3.10mm
- Crimp or compression termination interface style
- Maximum voltage is 600V
- Maximum current per contact is 9A
- Maximum durability of 30 mating cycle
Tillämpningar
Automotive, Commercial Vehicle, Communications & Networking, Consumer Electronics, Industrial, Medical, Communications & Networking
Tekniska specifikationer
Product Range
Mini-Fit Jr. 5556
Contact Termination Type
Crimp
Contact Plating
Tin Plated Contacts
Wire Size AWG Min
24AWG
SVHC
No SVHC (21-Jan-2025)
Contact Gender
Socket
Wire Size AWG Max
18AWG
For Use With
Molex Mini-Fit Jr. 5557, Mini-Fit TPA 30067 & Mini-Fit BMI 42474 Series Rcpt Housing Connectors
Contact Material
Phosphor Bronze
Teknisk dokumentation (3)
Alternativ till 39-00-0059
3 produkter hittades
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85369010
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.000369
