MC42004A6W-SPR-V2
Alphanumeric LCD, 20 x 4, Black on Yellow / Green, 5V, Parallel, English, Japanese, Reflective

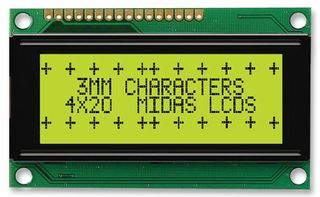

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
12 I Lager
Behöver du fler?
FRI standardleverans
på beställningar över 0,00 kr
.
.
Exakt leveranstid beräknas i kassan
| Antal | |
|---|---|
| 1+ | 156,230 kr |
| 5+ | 148,020 kr |
| 10+ | 142,700 kr |
| 50+ | 139,820 kr |
| 100+ | 137,040 kr |
| 250+ | 134,270 kr |
Pris för:Each
Minimum: 1
Flera: 1
156,23 kr (exkl. Moms)
Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Produktinformation
TillverkareMIDAS DISPLAYS
Tillverkarens art.nr.MC42004A6W-SPR-V2
Orderkod2675678
Tekniskt datablad
Character Count x Line20 x 4
Display AppearanceBlack on Yellow / Green
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeReflective
Character Size4.03mm
LCD Display TypeSTN
Module Size77mm x 47mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourNo Backlight
Product Range-
SVHCNo SVHC (27-Jun-2024)
Produktöversikt
The MC42004A6W-SPR-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 77mm x 47mm x 10mm (W x H x D), character size is 2.3mm x 4.03mm (W x H), character pitch is 0.48mm x 0.48mm (W x H).
- Typical input voltage is 5V
- Supply current is 1.5mA at Vdd = 5V
- 20 character number per line & 4 character line
- Character height is 4mm
- Yellow/green reflective STN
- 6 "o" clock viewing direction
- SPLC780D controller
- Operating temperature range from -20°C to 70°C
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- No LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (top, left) connection, 2.54mm pitch
Tillämpningar
Imaging, Video & Vision
Tekniska specifikationer
Character Count x Line
20 x 4
Logic Voltage
5V
Font Set
English, Japanese
Character Size
4.03mm
Module Size
77mm x 47mm
Operating Temperature Max
70°C
Backlighting Colour
No Backlight
SVHC
No SVHC (27-Jun-2024)
Display Appearance
Black on Yellow / Green
Interface Type
Parallel
Display Mode
Reflective
LCD Display Type
STN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
-
Teknisk dokumentation (1)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (27-Jun-2024)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.04
