MC22008B6W-FPTLW-V2
Alphanumeric LCD, 20 x 2, Black on White, 5V, Parallel, English, Japanese, Transflective

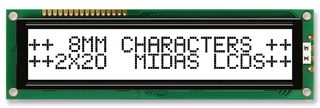

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
22 I Lager
Behöver du fler?
FRI standardleverans
på beställningar över 0,00 kr
EXPRESSLEVERERANS möjligt
Beställ före kl. 17:00
Exakt leveranstid beräknas i kassan
| Antal | |
|---|---|
| 1+ | 315,080 kr |
| 5+ | 256,010 kr |
| 10+ | 241,180 kr |
| 50+ | 221,790 kr |
| 100+ | 210,760 kr |
| 250+ | 201,170 kr |
Pris för:Each
Minimum: 1
Flera: 1
315,08 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareMIDAS DISPLAYS
Tillverkarens art.nr.MC22008B6W-FPTLW-V2
Orderkod2675638
Tekniskt datablad
Character Count x Line20 x 2
Display AppearanceBlack on White
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeTransflective
Character Size9.22mm
LCD Display TypeFSTN
Module Size146mm x 43mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourWhite
Product Range-
SVHCNo SVHC (27-Jun-2024)
Produktöversikt
The MC22008B6W-FPTLW-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 146mm x 43mm x 14.2mm (W x H x D), character size is 4.84mm x 9.22mm (W x H), character pitch is 1.16mm x 0.53mm (W x H).
- Input voltage range from 4.7V to 5.5V
- Supply current is 1.4mA at Vdd = 5V
- 20 character number per line & 2 character line
- Character height is 8mm
- FSTN transflective STN
- LED white backlight
- 6 "o" clock viewing direction
- SPLC780D controller
- Operating temperature range from -20°C to 70°C
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (top, left) connection, 2.54mm pitch
Tillämpningar
Imaging, Video & Vision
Tekniska specifikationer
Character Count x Line
20 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
9.22mm
Module Size
146mm x 43mm
Operating Temperature Max
70°C
Backlighting Colour
White
SVHC
No SVHC (27-Jun-2024)
Display Appearance
Black on White
Interface Type
Parallel
Display Mode
Transflective
LCD Display Type
FSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
-
Teknisk dokumentation (2)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (27-Jun-2024)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.12
