MC20805A6W-GPTLY-V2

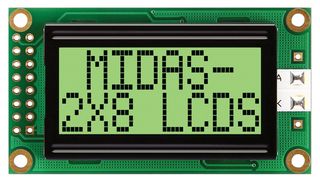

Alphanumeric LCD, 8 x 2, 5V, English, Japanese, Transflective
Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareMIDAS DISPLAYS
Tillverkarens art.nr.MC20805A6W-GPTLY-V2
Orderkod2674216
Ditt artikelnummer
Tekniskt datablad
34 I Lager
Behöver du fler?
FRI standardleverans
på beställningar över 0,00 kr
EXPRESSLEVERERANS möjligt
Beställ före kl. 17:00
Exakt leveranstid beräknas i kassan
| Antal | |
|---|---|
| 1+ | 116,720 kr |
| 5+ | 110,420 kr |
| 10+ | 106,330 kr |
| 50+ | 104,010 kr |
| 100+ | 102,020 kr |
| 250+ | 100,030 kr |
Pris för:Each
Minimum: 1
Flera: 1
116,72 kr (exkl. Moms)
Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Produktinformation
TillverkareMIDAS DISPLAYS
Tillverkarens art.nr.MC20805A6W-GPTLY-V2
Orderkod2674216
Tekniskt datablad
Character Count x Line8 x 2
Display Appearance-
Logic Voltage5V
Interface Type-
Font SetEnglish, Japanese
Display ModeTransflective
Character Size5.56mm
LCD Display TypeSTN
Module Size58mm x 32mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourYellow Green
Product Range-
SVHCNo SVHC (25-Jun-2025)
Produktöversikt
The MC20805A6W-GPTLY-V2 from Midas is a chip on board LCD module. The overall size of module is 58mm x 32mm x 13.5mm (W x H x D), character size is 2.96mm x 5.56mm (W x H), character pitch is 0.59mm x 0.36mm (W x H).
- Typical input voltage is 5V
- Supply current is 1.3mA at VDD = 5V
- 8 character number per line & 2 character line
- Gray colour STN LCD panel
- Array type LED backlight (yellow-green colour)
- Positive transflective polarizer, bottom viewing direction is 6:0
- Operating temperature range from -20°C to 70°C
- SUNPLUS controller
- 1/16 display duty, 1/5 driving bias
- Display duty 1/16, Driving bias 1/5
- Yellow/green LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left, 2x8) connection, 2.54mm pitch
Tillämpningar
Imaging, Video & Vision
Tekniska specifikationer
Character Count x Line
8 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
5.56mm
Module Size
58mm x 32mm
Operating Temperature Max
70°C
Backlighting Colour
Yellow Green
SVHC
No SVHC (25-Jun-2025)
Display Appearance
-
Interface Type
-
Display Mode
Transflective
LCD Display Type
STN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
-
Teknisk dokumentation (2)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (25-Jun-2025)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.04
