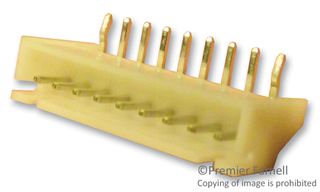

S9B-XH-A (LF)(SN)
Pin Header, Right Angle, Wire-to-Board, 2.5 mm, 1 Rows, 9 Contacts, Through Hole Right Angle, XH
Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareJST / JAPAN SOLDERLESS TERMINALS
Tillverkarens art.nr.S9B-XH-A (LF)(SN)
Orderkod1516297
ProduktsortimentXH
Tekniskt datablad
14 829 I Lager
Behöver du fler?
1–3 dagars leverans
Beställ före 17:00 för standardleverans
| Antal | |
|---|---|
| 10+ | 4,810 kr |
| 100+ | 3,770 kr |
| 500+ | 3,400 kr |
| 1000+ | 3,210 kr |
| 2500+ | 3,030 kr |
| 5000+ | 2,960 kr |
Pris för:Each
Minimum: 10
Flera: 10
48,10 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareJST / JAPAN SOLDERLESS TERMINALS
Tillverkarens art.nr.S9B-XH-A (LF)(SN)
Orderkod1516297
ProduktsortimentXH
Tekniskt datablad
Connector SystemsWire-to-Board
Pitch Spacing2.5mm
No. of Rows1Rows
No. of Contacts9Contacts
Contact Termination TypeThrough Hole Right Angle
Product RangeXH
Connector ShroudShrouded
Contact MaterialBrass
Contact PlatingTin Plated Contacts
Connector TypePCB Header
SVHCMelamine (23-Jan-2024)
Produktöversikt
The S9B-XH-A (LF)(SN) is a 9-contact 2.5mm pitch Crimp Connector, 3A, 250V rated. This XH series right angled shrouded header disconnectable wire to board Connector is made of tin plated copper undercoated copper alloy post, white PA wafer having side entry PC board mounting direction. This connector was developed based on the high reliability and versatility of the NH series connectors. The connectoris very small with mounting height of 9.8mm and 22AWG applicable wire gauge.
- Original folded beam contact
- 10Ω Maximum contact resistance
- 1000MΩ Minimum insulation resistance
- -25 to 85°C Operating temperature range
Tillämpningar
Industrial
Tekniska specifikationer
Connector Systems
Wire-to-Board
No. of Rows
1Rows
Contact Termination Type
Through Hole Right Angle
Connector Shroud
Shrouded
Contact Plating
Tin Plated Contacts
SVHC
Melamine (23-Jan-2024)
Pitch Spacing
2.5mm
No. of Contacts
9Contacts
Product Range
XH
Contact Material
Brass
Connector Type
PCB Header
Teknisk dokumentation (1)
Tillhörande produkter
1 produkt hittades
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:China
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:Melamine (23-Jan-2024)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.008835
