BTS700201ESPEVALBRDTOBO1
Evaluation Board, BTS70020-1ESP, Power Management, Load Switch, High Side Switch

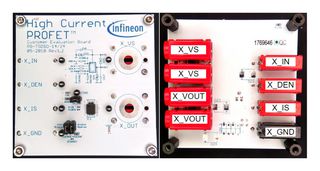

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareINFINEON
Tillverkarens art.nr.BTS700201ESPEVALBRDTOBO1
Orderkod3865647
Även kalladSP005560801, BTS70020-1ESP EVALBRD
Tekniskt datablad
3 I Lager
Behöver du fler?
1–3 dagars leverans
Beställ före 17:00 för standardleverans
| Antal | |
|---|---|
| 1+ | 1 053,000 kr |
Pris för:Each
Minimum: 1
Flera: 1
1 053,00 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareINFINEON
Tillverkarens art.nr.BTS700201ESPEVALBRDTOBO1
Orderkod3865647
Även kalladSP005560801, BTS70020-1ESP EVALBRD
Tekniskt datablad
Silicon ManufacturerInfineon
Silicon Core NumberBTS70020-1ESP
Kit Application TypePower Management - Load Switch
Application Sub TypeHigh Side Switch
Kit ContentsEval Board BTS70020-1ESP
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktöversikt
PROFET+2 12V BTS70020-1ESP evaluation board, Board comes with 1 high-side switch of BTS70020-1ESP. The purpose of this board is to provide a quick and easy solution for customers’ lab evaluations. The Evaluation board is capable to drive resistive, capacitive and/or inductive loads.
- High-side switch with diagnosis and embedded protection
- Capacitive load switching mode
- Operating voltage range 3.1-28V with 3.3V and 5V compatible logic input
- Protection: current tripping, over-temperature/voltage, load dump, reverse polarity, short-circuit
- Diagnosis: load current sense output
- Optimized for design flexibility across family by pin to pin and external components compatibility
- Miniaturization/shrink of the PCB area
- 50% reduced internal operating current consumption
- Simplified & cost efficient ground network
- Suitable for driving glow plug, heating loads, DC motor and for power distribution
Tekniska specifikationer
Silicon Manufacturer
Infineon
Kit Application Type
Power Management - Load Switch
Kit Contents
Eval Board BTS70020-1ESP
SVHC
No SVHC (21-Jan-2025)
Silicon Core Number
BTS70020-1ESP
Application Sub Type
High Side Switch
Product Range
-
Teknisk dokumentation (1)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Germany
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Germany
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.24
