BSM50GD120DN2BOSA1
IGBT Module, Six Pack [Full Bridge], 72 A, 3 V, 350 W, 125 °C, EconoPACK

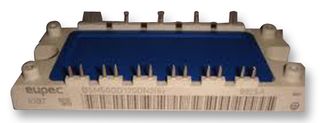

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareINFINEON
Tillverkarens art.nr.BSM50GD120DN2BOSA1
Orderkod1496949
Även kalladBSM50GD120DN2, SP000100359
Tekniskt datablad
Tillverkas inte längre
Produktinformation
TillverkareINFINEON
Tillverkarens art.nr.BSM50GD120DN2BOSA1
Orderkod1496949
Även kalladBSM50GD120DN2, SP000100359
Tekniskt datablad
IGBT ConfigurationSix Pack [Full Bridge]
Transistor PolarityN Channel
DC Collector Current72A
Continuous Collector Current72A
Collector Emitter Saturation Voltage Vce(on)3V
Collector Emitter Saturation Voltage3V
Power Dissipation Pd350W
Power Dissipation350W
Operating Temperature Max125°C
Junction Temperature Tj Max125°C
Transistor Case StyleEconoPACK
No. of Pins17Pins
IGBT TerminationStud
Collector Emitter Voltage V(br)ceo1.2kV
Collector Emitter Voltage Max1.2kV
IGBT Technology-
Transistor MountingPanel
Product Range-
SVHCNo SVHC (17-Jan-2023)
Produktöversikt
The BSM50GD120DN2 is an IGBT Low Power Module with fast free wheel diodes and insulated metal base plate.
- 3-phase Full bridge
- 100ns Rise time
- 100ns Fall time
- ±20V Gate-emitter voltage
Tillämpningar
Industrial
Varningar
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniska specifikationer
IGBT Configuration
Six Pack [Full Bridge]
DC Collector Current
72A
Collector Emitter Saturation Voltage Vce(on)
3V
Power Dissipation Pd
350W
Operating Temperature Max
125°C
Transistor Case Style
EconoPACK
IGBT Termination
Stud
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
Transistor Polarity
N Channel
Continuous Collector Current
72A
Collector Emitter Saturation Voltage
3V
Power Dissipation
350W
Junction Temperature Tj Max
125°C
No. of Pins
17Pins
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Technology
-
Product Range
-
Teknisk dokumentation (2)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Germany
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Germany
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (17-Jan-2023)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.18
