BGA824N6E6327XTSA1
RF Amplifier IC, 17 dB Gain / 0.55 dB Noise, 1.55 GHz to 1.615 GHz, 1.5 V to 3.3 V supply, TSNP-6

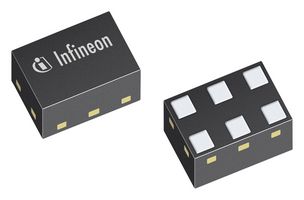

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareINFINEON
Tillverkarens art.nr.BGA824N6E6327XTSA1
Orderkod2565690
Även kalladBGA 824N6 E6327, SP001079364
Tekniskt datablad
32 412 I Lager
Behöver du fler?
FRI standardleverans
på beställningar över 0,00 kr
EXPRESSLEVERERANS möjligt
Beställ före kl. 17:00
Exakt leveranstid beräknas i kassan
| Antal | |
|---|---|
| 1+ | 5,930 kr |
| 10+ | 5,120 kr |
| 100+ | 4,420 kr |
| 500+ | 3,680 kr |
| 1000+ | 3,530 kr |
| 2500+ | 3,370 kr |
| 5000+ | 3,220 kr |
Pris för:Each (Supplied on Cut Tape)
Minimum: 1
Flera: 1
5,93 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareINFINEON
Tillverkarens art.nr.BGA824N6E6327XTSA1
Orderkod2565690
Även kalladBGA 824N6 E6327, SP001079364
Tekniskt datablad
Frequency Min1.55GHz
Frequency Max1.615GHz
Gain17dB
Noise Figure Typ0.55dB
RF IC Case StyleTSNP
No. of Pins6Pins
Supply Voltage Min1.5V
Supply Voltage Max3.3V
Operating Temperature Min-40°C
Operating Temperature Max85°C
Product Range-
Automotive Qualification Standard-
SVHCNo SVHC (21-Jan-2025)
Produktöversikt
BGA824N6E6327XTSA1 is a silicon germanium, low-noise amplifier. It is ideal for all global navigation satellite systems (GNSS) like GPS, GLONASS, Beidou, Galileo and others.
- Qualified for industrial applications according to the relevant tests of JEDEC47/20/22
- Digital on/off switch, RF output internally matched to 50 ohm
- Low external component count, 2kV HBM ESD protection (including AI-pin)
- Operating frequency range from 1164 to 1615MHz
- Supply voltage from 1.5 to 3.6V (TA=25°C, VCC=1.8V, VPON-ON=1.8V, VPON-OFF=0V, f=1550-1615MHz)
- Supply current is 3.8mA at ON-mode, TA=25°C, VCC=1.8V, VPON-ON=1.8V, VPON-OFF=0V, f=1550-1615MHz
- Insertion power gain is 17dB typ at TA=25°C, VCC=1.8V, VPON-ON=1.8V, VPON-OFF=0V, f=1575MHz
- Noise figure is 0.55dB typ at TA=25°C, VCC=1.8V, VPON-ON=1.8V, VPON-OFF=0V, f=1575MHz
- Ultra small TSNP-6-2 leadless package
- Ambient temperature range from -40 to 85°C
Varningar
Stresses above the maximum values listed here may cause permanent damage to the device.
Tekniska specifikationer
Frequency Min
1.55GHz
Gain
17dB
RF IC Case Style
TSNP
Supply Voltage Min
1.5V
Operating Temperature Min
-40°C
Product Range
-
MSL
MSL 1 - Unlimited
Frequency Max
1.615GHz
Noise Figure Typ
0.55dB
No. of Pins
6Pins
Supply Voltage Max
3.3V
Operating Temperature Max
85°C
Automotive Qualification Standard
-
SVHC
No SVHC (21-Jan-2025)
Teknisk dokumentation (2)
Tillhörande produkter
1 produkt hittades
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Malaysia
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Malaysia
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.000008
