FX8C-100P-SV2(71)
Mezzanine Connector, Header, 0.6 mm, 2 Rows, 100 Contacts, Surface Mount, Phosphor Bronze

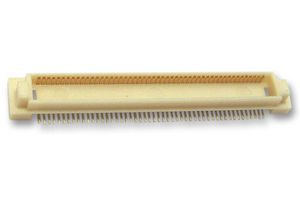

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
TillverkareHIROSE / HRS
Tillverkarens art.nr.FX8C-100P-SV2(71)
Orderkod2498659
ProduktsortimentFunctionMax FX8C
Även kallad578-0545-4-71
Tekniskt datablad
Tillgänglig för beställning
Standard ledtid för tillverkare: 14 vecka(or)
| Antal | |
|---|---|
| 1080+ | 22,380 kr |
Pris för:Each
Minimum: 1080
Flera: 1080
24 170,40 kr (exkl. Moms)
Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareHIROSE / HRS
Tillverkarens art.nr.FX8C-100P-SV2(71)
Orderkod2498659
ProduktsortimentFunctionMax FX8C
Även kallad578-0545-4-71
Tekniskt datablad
Mezzanine Connector TypeHeader
Pitch Spacing0.6mm
No. of Rows2Rows
No. of Contacts100Contacts
Connector MountingSurface Mount
Contact MaterialPhosphor Bronze
Contact PlatingGold Plated Contacts
Product RangeFunctionMax FX8C
SVHCNo SVHC (23-Jan-2024)
Produktöversikt
The FX8C series from Hirose are surface mount, single connected vertical board to board headers with 0.6mm pitch spacing. These connectors have built-in guide ribs and chamfer which allows for ±0.6mm of misalignment and ensures easy mating.
- Stacking height of mating connector is 7mm
- SMT coplanarity
- 100 contacts
- Rated voltage of 100VAC and rated current of 0.4A
- Operating temperature range from -55°C to 85°C
- Phosphor bronze contacts with gold plating
- Flammability rating meets UL94 V-0, light brown colour polyphenylene sulphide (PPS) insulator
- Misinsertion prevention
- Maximum contact resistance of 80Mohm
- Mating cycles is 50
Tillämpningar
Industrial
Tekniska specifikationer
Mezzanine Connector Type
Header
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (23-Jan-2024)
Pitch Spacing
0.6mm
No. of Contacts
100Contacts
Contact Material
Phosphor Bronze
Product Range
FunctionMax FX8C
Teknisk dokumentation (3)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Japan
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Japan
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (23-Jan-2024)
Hämta certifikat för produktefterlevnad
Certifikat för produktefterlevnad
Vikt (kg):.002
