MAX889RESA+T
DC/DC Charge Pump Voltage Converter, Adjustable, -5.5 to -2.5V / 0.2A out, NSOIC-8

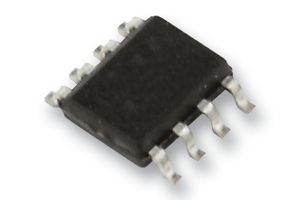

Bilden är enbart avsedd som illustration. Se produktbeskrivningen.
1 055 I Lager
Behöver du fler?
1–3 dagars leverans
Beställ före 17:00 för standardleverans
| Antal | |
|---|---|
| 1+ | 68,760 kr |
| 10+ | 52,800 kr |
| 25+ | 48,860 kr |
| 100+ | 42,960 kr |
| 250+ | 39,680 kr |
| 500+ | 38,370 kr |
Pris för:Each (Supplied on Cut Tape)
Minimum: 1
Flera: 1
68,76 kr (exkl. Moms)
Lägg till artikelnummer / Radkommentar
Läggs till i orderbekräftelsen, fakturan och leveransbeskedet endast för denna order.
Detta nummer kommer att läggas till i orderbekräftelsen, fakturan, fraktsedeln, e-postmeddelandet med webbbekräftelse och produktetiketten.
Produktinformation
TillverkareANALOG DEVICES
Tillverkarens art.nr.MAX889RESA+T
Orderkod3926381
Tekniskt datablad
IC Case / PackageNSOIC
No. of Pins8Pins
Output Current Max200mA
Fixed Output Voltage Nom-
Adjustable Output Voltage Min-5.5V
Adjustable Output Voltage Max-2.5V
Input Voltage Min2.7V
Input Voltage Max5.5V
TopologyInverting
IC MountingSurface Mount
Operating Temperature Min-40°C
Operating Temperature Max85°C
Product Range-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Produktöversikt
MAX889RESA+T is a high-frequency, regulated, 200mA, inverting charge pump. The higher switching frequency device allows the use of smaller capacitors for space-limited applications. It also features a 0.1µA logic-controlled shutdown mode. Typical applications are TFT panels, hard disk drives, camcorders, digital cameras, measurement instruments, battery-powered applications.
- 200mA output current
- 8-pin SO package
- Small capacitors (1µF)
- 2.7V to +5.5V input voltage range
- Adjustable regulated negative output (-2.5V to -VIN)
- Low 0.05ohm output resistance (in regulation)
- Soft-start and foldback current limited
- Short-circuit and thermal shutdown protected
- 0.5MHz switching frequency
- Temperature range from -40°C to +85°C
Kommentarer
ADI products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party
Tekniska specifikationer
IC Case / Package
NSOIC
Output Current Max
200mA
Adjustable Output Voltage Min
-5.5V
Input Voltage Min
2.7V
Topology
Inverting
Operating Temperature Min
-40°C
Product Range
-
SVHC
No SVHC (21-Jan-2025)
No. of Pins
8Pins
Fixed Output Voltage Nom
-
Adjustable Output Voltage Max
-2.5V
Input Voltage Max
5.5V
IC Mounting
Surface Mount
Operating Temperature Max
85°C
MSL
MSL 1 - Unlimited
Teknisk dokumentation (1)
Lagstiftning och miljö
Ursprungsland:
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Thailand
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Det land där den sista betydelsefulla tillverkningsprocessen utfördesUrsprungsland:Thailand
Det land där den sista betydelsefulla tillverkningsprocessen utfördes
Tariffnr:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibelt:Ja
RoHS
RoHS-kompatibel för ftalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
